РЕДУКТОР РМ 250, 350, 400, 500, 650, 750, 850, 1000 (цилиндрический горизонтальный двухступенчатый)

от 22 000 руб.
Заказать Узнать скидку

Редуктор цилиндрический РМ – лучший вариант для подъемной техники

Редукторы серии РМ часто называют крановыми. Это связано с тем, что данные они доработаны с учетом возможности работы в прерывистом режиме на невысоких скоростях с большой нагрузкой. По сравнению со стандартными редукторами серии Ц, РМ имеет более прочные зубчатые колеса, а также усовершенствованную систему смазки с большей емкостью. Кроме того, валы также доработаны с учетом работы в режиме постоянного чередования пуска и остановки.

Сферы применения

Используется, прежде всего, в строительной и промышленной технике, принцип действия которой аналогичен подъемным кранам. С его помощью может производиться перемещение грузовых лифтов, кабиночных подъемников, а также тросов лебедок. Кроме того, он может применяться и в вертикальных транспортерах на предприятиях машиностроения, угольной и коксохимической промышленности.

Однако этим область применения не исчерпывается. Может входить в состав любой техники, которая допускает использование агрегатов цилиндрического типа. Следовательно, также способен принимать участие в приводе металлообрабатывающего и прокатного оборудования, конвейеров и автоматических манипуляторов сложных машин.

Преимущества конструкции

Спроектирован по двухступенчатой схеме с использованием межосевого расстояния от 250 до 1000 мм. Наиболее крупные модификации имеют габаритные размеры 1896*660*965 мм и массу 2122 кг. При частоте вращения входящего вала в 1500 об/мин предельный крутящий момент составляет от 700 до 50000 Нм. В случае непредвиденных обстоятельств допускается двукратная перегрузка в момент пуска или изменения режима движения.

Зубчатые колеса в механизме могут соответствовать передаточному отношению от 1:8 до 1:50 в зависимости от потребности заказчика. Максимальная номинальная нагрузка на входящий вал может составлять от 2900 до 4500 Н, что позволяет использовать электродвигатели особо высокой мощности, а также другие типы привода. Кроме того, этот показатель означает, что редуктор цилиндрический РМ может входить в состав тяжелых и высоконапряженных конструкций – таких, как крупногабаритные подъемные краны.

Как и другие приводы цилиндрического типа, обладает высоким КПД – до 98%, а также может иметь соосное или параллельное расположение входящего и выходящего вала. Серия РМ не имеет предпочтительного направления вращения и может работать в условиях знакопеременных нагрузок. Данная серия максимально приспособлена для функционирования в составе тяжелой подъемной техники, который обеспечит надежное выполнение наиболее сложных работ.

Редукторы цилиндрические двухступенчатые горизонтальные крановые общемашиностроительного применения типов РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000  предназначены для работы в районах с умеренным, сухим, влажным и тропическим климатом.

Условия эксплуатации

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40°C до плюс 50°С;
  • повышенная запыленность, неагрессивная среда;
  • климатические исполнения У, Т (для категории размещения 1…4) по ГОСТ 15150-69.

Обозначение

РМ-750-40-12 У2

  • РМ — тип
  • 750 — общее межосевое расстояние
  • 40 — номинальное передаточное число
  • 12 — вариант сборки
  • У2 — климатическое исполнение и категория размещения
  • 12М У2 — то же с концом выходного вала в виде части зубчатой муфты
  • 12М У2 z=48 — в обозначении РМ-1000 с концом выходного вала в виде части зубчатой муфты указывается число зубьев муфты



Технические характеристики

Частота вращения входного вала об/мин

PБmax

PТmax

PMmax

PБmax

PТmax

PMmax

PБmax

PТmax

PMmax

PБmax

PТmax

PMmax

РМ-250

РМ-350

РМ-400

РМ-500

600

3,1

24,0

19,1

3,8

24,0

18,4

3,3

27,0

24,90

4,3

23,5

21,3

750

2,9

22,0

17,6

3,5

22,5

16,9

3,0

25,5

23,60

4,0

22,0

19,6

1000

2,6

20,5

16,0

3,1

20,0

16,0

2,7

22,5

21,65

3,5

19,5

17,7

1250

2,4

19,0

15,0

2,9

18,5

14,0

2,5

22,0

20,25

3,2

18,0

16,4

1500

2,4

18,5

14,2

2,9

17,5

13,7

2,3

21,0

20,1

3,0

17,0

16,45



РМ-650

РМ-750

РМ-850

РМ-1000

600

4,5

114

113

6,7

105

113,3

14,0

150

163,2

13,0

176

199,0

750

4,3

110

106,3

6,3

97,5

105,0

13,0

137

152,2

12,0

164

184,3

1000

3,8

96,0

97,6

5,5

88,5

96,1

11,5

124

137,8

10,5

150

168,2

1250

3,35

90,5

91,0

5,0

81,5

89,7

10,5

119

127,8

10,0

134

157,0

1500

3,1

86,5

89,0

4,6

79,0

89,2

9,9

111

124,4

9,1

128

154,0

Условные обозначения:

  • PБmax - максимально допустимая консольная нагрузка на входном валу, кН;
  • PТmax - максимально допустимая консольная нагрузка на выходном валу, кН;
  • PMmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.



Варианты сборки

I — с концами валов под муфты, в виде части зубчатой муфты ;
II — с концами под муфты;

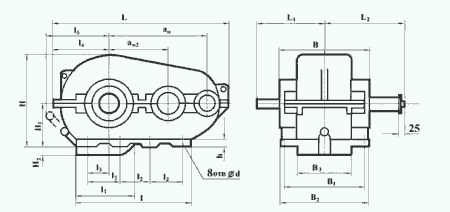

Габаритные и присоединительные размеры

Тип aw aw2 L l1 L2 l l1 l2 l3 l4 l5 B B1 B2 H H1 h d Масса, кг
РМ-250 250 150 540 200 238,5 320 235 45 50 189 249 230 190 230 312 160 22 17 85
РМ-350 350 200 710 260 268,5 415 310 5P 60 238 280 270 250 290 400 200 23 17 145
PM-400 400 250 816 270 325,5 440 370 80 75 288 367 300 270 310 490 250 25 17 210
PM-500 500 300 986 330 330 620 480 110 87 338 420 350 310 350 592 300 25 17 390

Тип aw aw2 L l1 L2 l l1 l2 l3 l4 l5 B B1 B2 B3 H H1 H2 h d Масса, кг
РМ-650 650 400 1278 430 430 830 490 215 155 445 460 470 410 470 318 697 320 95 35 25 878
РМ-750 750 450 1448 450 475 1025 620 275 230 491 525 510 450 510 356 743 320 130 35 25 1030
РМ-850 850 500 1632 510 550 1100 610 300 205 546 530 580 520 580 408 875 400 105 35 32 1230
РМ-1000 1000 600 1896 550 695,5 1350 870 350 250 639 645 660 590 660 П72 965 400 200 40 32 2122

Размеры быстроходных валов:

Тип d d1 d3 d4

(не более)

l l1 b h t
РМ-250 30 27,10 М20×1,5 50 80 58 5 5 3
РМ-350 40 35,90 М24×2 63 110 82 10 8 5
РМ-400 40 35,9 М24×2 63 110 82 12 8 5
PM-500 50 45,9 М36×3 70 110 82 16 10 6
РМ-650 60 54,75 М42xЗ 94 140 105 16 10 6
РМ-750 60 54,75 М42xЗ 94 140 105 16 10 6
РМ-850 90 83,50 М64×4 130 170 130 22 14 9
РМ-1000 90 83,50 М64×4 130 170 130 22 14 9

Размеры тихоходных валов:
- под муфты

Тип d m6 d1 b l t
РМ-250 55 65 16 82 60
РМ-350 55 65 16 82 60
РМ-400 80 90 22 123 88
РМ-500 80 90 22 123 88
95 115 25 130 104
PM-650 110 130 28 165 120
125 145 32 165 136
РМ-750 110 130 28 165 120
РМ-850 130 150 32 200 141
РМ-1000 150 170 36 200 162

- в виде зубчатой муфты

Тип m z b L L1

(не менее)

k В d F7 d1 f9
РМ-250 3 40 20 39,5 29,5 20 35 72 95
РМ-350 3 48 25 54,5 16 24,5 45 90 110
РМ-400 3 56 25 57,5 16 26,5 45 90 135
PM-500 4 56 35 63 16 32 50 120 170
РМ-650 6 56 40 75 16 32 68 170 260
РМ-750 6 56 40 75 16 32 68 170 260
РМ-850 8 54 50 73 22 40 78 190 260
РМ-1000 10 48 60 70 16 50 85 200 260
8 54 50 70 22 40 78 190 280

РМ 350

Габаритные (присоединительные) размеры

Типоразмер aw awт L L1 L2 l l1 l2 l3 l4 l5
РМ-350 350 200 710 260 268,5 415 310 45 60 238 280



Типоразмер B B1 B2 H H1 h Ø d n отв.
РМ-350 270 250 290 400 200 23 17 4

Основные технические данные

Типоразмер РМ-350
Номинальное передаточное
отношение,i
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент
на тихоходном валу, Т, Н´ м
Ном. част. вращ. быстроход. вала, с-1(об/мин) 10 (600) Особо легкий 4254 4222 4113 3977 3817 3762 3643 3593 3460
ПВ 15% 2166 2175 2357 2304 2251 2332 2254 2142 2005
ПВ 25% 1856 1855 2056 2007 1958 2031 1952 1862 1743
ПВ 40% 1624 1599 1705 1710 1664 1730 1671 1582 1481
ПВ 100% 657 608 602 595 587 677 684 692 695
12,5 (750) Особо легкий 3836 4145 4253 3925 3837 3692 3623 3428 3407
ПВ 15% 2166 2098 2327 2230 2140 2247 2109 2004 1835
ПВ 25% 1856 1842 2006 1933 1853 1946 1836 1740 1594
ПВ 40% 1609 1586 1725 1635 1592 1665 1562 1477 1352
ПВ 100% 588 563 602 595 600 682 692 738 681
16,6 (1000) Особо легкий 4037 4068 3973 3835 3759 3611 3502 3362 3184
ПВ 15% 2135 2111 2257 2141 2055 2092 1944 1790 1691
ПВ 25% 1856 1842 1956 1851 1801 1821 1691 1552 1463
ПВ 40% 1624 1535 1655 1583 1527 1550 1437 1315 1242
ПВ 100% 580 576 602 602 607 692 688 692 684
20,83 (1250) Особо легкий 4121 4053 3900 3746 3680 3491 3333 3204 3019
ПВ 15% 2116 2057 2167 2034 2020 1938 1710 1661 1541
ПВ 25% 1819 1781 1878 1766 1754 1685 1488 1432 1352
ПВ 40% 1633 1535 1589 1498 1488 1433 1266 1218 1151
ПВ 100% 594 583 602 607 595 686 686 688 623
25 (1500) Особо легкий 4022 3889 3772 3642 3524 3361 3180 3164 2778
ПВ 15% 2042 1996 2147 1933 1932 1816 1691 1714 1415
ПВ 25% 1794 1740 1866 1680 1684 1575 1465 1384 1232
ПВ 40% 1516 1484 1585 1427 1436 1344 1248 1173 1059
ПВ 100% 588 588 602 610 600 692 684 626 687
Масса, кг, не более 145



Номинальная частота вращения быстроходного вала,
с-1(об/мин)
Кратковременный допустимый крутящий момент
на тихоходном валу, Т, Н´ м
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-350
10,0 (600) 8000 7900 7700 7600 7400 7200 6900 6800 6000
12,5 (750) 8000 7900 7600 7400 7300 7000 6800 6600 6400
16,6 (1000) 7900 7800 7500 7300 7200 6800 6600 6400 6100
20,8 (1250) 7800 7700 7400 7100 7000 6600 6400 6100 5800
25,0 (1500) 7700 7400 7100 6900 6800 6400 6100 6000 5400



Номинальная частота вращения быстроходного вала, об/мин РМ-350
FБmax FТmax FMmax
600 3,8 24,0 18,4
750 3,5 22,5 16,9
1000 3,1 20,0 16,0
1250 2,9 18,5 14,0
1500 2,9 17,5 13,7

варианты сборки по ГОСТ 20373-80

основные
11 12 13
21 22 23
31 32 33

Типоразмер Ø d Ø d1 Ø d3 Ø d4 l l1 b h t
РМ-350 40 35,90 М24´2 63 110 82 12 8 5

Размеры концов тихоходных валов под муфты

Типоразмер Ø d m6 Ø d1 b l t
РМ-350 55 65 16 82 60

Размеры концов тихоходных валов в виде
зубчатой полумуфты

Типоразмер m z b L L1 k B Ø d F7 Ø d1f9
РМ-350 3 48 25 54,5 16 24,5 45 90 110

РМ 400

Габаритные (присоединительные) размеры

Типоразмер aw awт L L1 L2 l l1 l2 l3 l4 l5
РМ-400 400 250 816 270 325,5 440 370 80 75 288 367



Типоразмер B B1 B2 H H1 h Ø d n отв.
РМ-400 300 270 310 490 250 25 17 4

Основные технические данные

Типоразмер РМ-400
Номинальное передаточное
отношение, i
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент
на тихоходном валу, Т, Н´ м
Ном. част. вращ. быстроход. вала, с-1(об/мин) 10 (600) Особо легкий 8507 8251 7875 7322 7015 5768 5233 4862 4259
ПВ 15% 3480 3710 3160 11150 9788 2984 2858 2670 2503
ПВ 25% 3016 3198 2759 3010 3034 2608 2496 2324 2175
ПВ 40% 2552 2750 2357 2564 2578 2207 2113 1978 1848
ПВ 100% 1237 1215 1254 1264 1272 1329 1349 1351 1337
12,5 (750) Особо легкий 8476 8187 7785 6987 6656 5517 5072 4549 4036
ПВ 15% 3217 3377 3050 3092 3132 2648 2512 2360 2202
ПВ 25% 2784 2917 2648 2706 2715 2307 2190 2057 3491
ПВ 40% 2351 2507 2247 2289 2323 1966 1868 1754 1625
ПВ 100% 1176 1126 1244 1249 1253 1344 1353 1345 1342
16,6 (1000) Особо легкий 8353 8059 7373 6690 6264 5191 4649 4153 3578
ПВ 15% 2691 3070 2739 2720 2643 2317 2246 2077 1769
ПВ 25% 2320 2686 2378 2364 2290 2016 1956 1810 1549
ПВ 40% 1995 2264 2016 2007 1860 1715 1667 1543 1282
ПВ 100% 1160 1151 1234 1249 1253 1279 1340 1335 1337
20,83 (1250) Особо легкий 8353 7983 6982 6244 5873 4815 4299 3797 3271
ПВ 15% 2747 2825 2408 2408 2427 2095 1913 1819 1541
ПВ 25% 2376 2456 2095 2105 2114 1830 1662 1519 1352
ПВ 40% 2005 2088 1782 1784 1801 1553 1411 1329 1145
ПВ 100% 1151 1136 1252 1249 1253 1264 1353 1345 1352
25 (1500) Особо легкий 8198 7804 6721 5946 5547 4514 3985 3527 3093
ПВ 15% 2475 2507 2147 2215 2127 1886 1731 1549 1363
ПВ 25% 2166 2200 1886 1933 1918 1645 1497 1351 1179
ПВ 40% 1825 1868 1605 1635 1631 1394 1272 1147 1006
ПВ 100% 835 1151 1244 1264 1266 1274 1296 1233 1195
Масса, кг, не более 210



Номинальная частота вращения быстроходного вала,
с-1(об/мин)
Кратковременный допустимый крутящий момент
на тихоходном валу, Т, Н´ м
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-400
12,5 (750) 16200 15700 14900 13500 12900 10600 9660 8700 7750
16,6 (1000) 16000 15500 14100 12700 12000 9950 8850 7950 6900
25,0 (1500) 15700 14900 12800 11400 10600 8600 7700 6700 5900



Номинальная частота вращения быстроходного вала, об/миРМ-400 РМ-400
FБmax FТmax FMmax
600 3,3 27,0 24,90
750 3,0 25,5 23,60
1000 2,7 22,5 21,65
1250 2,5 22,0 20,25
1500 2,3 21,0 20,10

варианты сборки по ГОСТ 20373-80

основные
11 12 13
21 22 23
31 32 33

r

Типоразмер Ø d Ø d1 Ø d3 Ø d4 l l1 b h t
РМ-400 40 35,9 М24´2 63 110 82 12 8 5

Размеры концов тихоходных валов под муфты

Типоразмер Ø d m6 Ø d 1 b l t
РМ-400 80 90 22 123 88

Размеры концов тихоходных валов в виде зубчатой полумуфты

Типоразмер m z b L L1 k B Ø d F7 Ø d f9
РМ-400 3 56 25 57,5 16 26,5 45 90 135

РМ 500 — 600

Габаритные (присоединительные) размеры

Типоразмер aw awт L L1 L2 l l1 l2 l3 l4 l5
РМ-500 500 300 986 330 330 620 480 110 87 338 420



Типоразмер B B1 B2 H H1 h Ø d n отв.
РМ-500 350 310 350 592 300 25 17 6

Основные технические данные

Типоразмер РМ-500
Номинальное передаточное
отношение, i
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент
на тихоходном валу, Т, Н´ м
Ном. част. вращ. быстроход. вала, с-1(об/мин) 10 (600) Особо легкий 14230 13113 13292 13194 13051 12540 11875 10712 9304
ПВ 15% 7193 7100 7423 7805 7341 7022 6642 6180 5766
ПВ 25% 6265 6205 6470 6541 6460 6144 5837 5439 4980
ПВ 40% 5336 5245 5467 5575 5481 5141 4931 4532 4259
ПВ 100% 2166 2047 2157 2156 2153 2332 2315 2324 2320
12,5 (750) Особо легкий 13921 14072 13442 13082 12920 12239 10949 9888 8597
ПВ 15% 7177 7062 6982 7284 7178 6220 5958 5669 5137
ПВ 25% 6249 6141 6059 6244 6264 5417 5153 4878 4456
ПВ 40% 5321 5219 5136 5382 5325 4615 4347 4153 3774
ПВ 100% 2042 1945 2167 2170 2166 2307 2319 2320 2317
16,6 (1000) Особо легкий 13689 13624 13091 12710 12529 11286 10023 8900 7627
ПВ 15% 6775 6946 7223 6244 6166 5342 5193 4796 4128
ПВ 25% 5893 6025 5447 5463 5383 4665 4529 4153 3617
ПВ 40% 5012 5143 4635 4527 4503 3912 3864 3510 3067
ПВ 100% 1995 1996 2167 2163 2153 2317 2319 2324 2107
20,83 (1250) Особо легкий 13550 13509 12760 12309 12685 10353 9178 8069 6856
ПВ 15% 6274 6601 5537 5619 5622 4815 4589 4114 3586
ПВ 25% 5457 5680 4936 4906 4855 4213 4009 3520 3114
ПВ 40% 4640 4820 4165 4192 3994 3551 3381 3006 2642
ПВ 100% 2005 1996 2167 2159 2161 2323 2319 2096 2170
25 (1500) Особо легкий 13302 13305 12640 12041 11746 9630 8373 7317 5897
ПВ 15% 5816 5885 5216 5500 5220 4364 4025 3626 3171
ПВ 25% 5043 5117 4514 4757 4503 3812 3502 3131 2752
ПВ 40% 4300 4350 3852 4014 3785 3210 2979 2670 2333
ПВ 100% 1980 1996 2167 2170 2166 2307 2013 2110 2097
Масса, кг, не более 390



Номинальная частота вращения быстроходного вала,
с-1(об/мин)
Кратковременный допустимый крутящий момент
на тихоходном валу, Т, Н´ м
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-500
12,5 (750) 27000 26520 25500 25000 24500 23500 21000 19000 16500
16,6 (1000) 26000 26000 25000 24000 24000 21000 19000 17000 14500
25,0 (1500) 25000 25000 24000 23000 22000 18500 16000 14000 11400



Номинальная частота вращения быстроходного вала, об/мин РМ-500
FБmax FТmax FMmax
600 4,3 23,5 21,3
750 4,0 22,0 19,6
1000 3,5 19,5 17,7
1250 3,2 18,0 16,4
1500 3,0 17,0 16,45

варианты сборки по ГОСТ 20373-80

основные
11 12 13
21 22 23
31 32 33

Типоразмер Ø d Ø d1 Ø d3 Ø d4 l l1 b h t
РМ-500 50 45,9 М36´3 70 110 82 12 8 5

Размеры концов тихоходных валов под муфты

Типоразмер Ø d m6 Ø d 1 b l t
РМ-500 80 90 22 123 88

Размеры концов тихоходных валов в виде зубчатой полумуфты

Типоразмер m z b L L1 k B Ø d F7 Ø d f9
РМ-500 4 56 35 63 16 32 50 120 170

РМ 750

Габаритные (присоединительные) размеры

Типоразмер aw awт L L1 L2 l l1 l2 l3 l4 l5
РМ-750 750 450 1448 450 475 1025 620 275 230 491 525



Типоразмер B B1 B2 B3 H H1 H2 h Ø d
РМ-750 510 450 510 356 743 320 130 35 25

Основные технические данные

Типоразмер РМ-750
Номинальное передаточное
отношение, i
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент
на тихоходном валу, Т, Н´ м
Ном. част. вращ. быстроход. вала, с-1(об/мин) 10 (600) Особо легкий 49497 46694 44641 43483 42741 39374 35021 31148 26865< /td>
ПВ 15% 24749 24626 25581 26016 25449 24076 23146 21260 19788
ПВ 25% 21655 21428 22070 22671 22186 21067 20127 18458 17167
ПВ 40% 18175 18230 18809 19326 18924 17806 17108 15657 14546
ПВ 100% 7347 7036 7273 7247 7341 7900 7850 7828 7863
12,5 (750) Особо легкий 46404 46054 44139 42517 41501 36515 32203 28347 24637
ПВ 15% 24749 24306 24076 24975 24796 21468 20449 19381 17613
ПВ 25% 21346 20980 20866 21704 21664 18659 17712 16876 15307
ПВ 40% 18258 17910 17856 18434 18271 15850 15136 14371 13000
ПВ 100% 6806 6703 7303 7284 7308 7825 7809 7911 7129
16,6 (1000) Особо легкий 45476 44519 42434 40807 40131 32352 28379 24721 -
ПВ 15% 23666 23795 21668 21630 21142 18358 17994 16612 -
ПВ 25% 20418 20724 18960 18954 18402 15950 15699 14437 -
ПВ 40% 17169 17654 15950 16055 15661 13543 13284 12262 -
ПВ 100% 6729 6716 7163 7805 7341 7825 7125 7120 -
20,83 (1250) Особо легкий 44176 43905 41411 39246 36020 28891 25119 - -
ПВ 15% 21531 22413 19261 19445 19263 16612 15651 - -
ПВ 25% 18933 19650 16853 16947 16914 14446 13719 - -
ПВ 40% 15963 16579 14205 14271 14408 12279 11593 - -
ПВ 100% 6719 6755 7343 7314 7282 7102 7149 - -
25 (1500) Особо легкий 43620 42216 40127 36422 33279 26584 - - -
ПВ 15% 20108 20213 17255 17839 17619 15048 - - -
ПВ 25% 17324 17654 15048 15461 15400 13041 - - -
ПВ 40% 14849 15096 12640 13231 13051 11135 - - -
ПВ 100% 6651 6780 7323 7136 7308 7123 - - -
Масса, кг, не более 1030



Номинальная частота вращения быстроходного вала,
с-1(об/мин)
Кратковременный допустимый крутящий момент
на тихоходном валу, Т, Н´ м
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-750
10,0 (600) 95000 89000 85000 83000 82000 75500 67500 60000 52000
12,5 (750) 89000 88000 84000 81000 80000 70000 62000 54500 47000
16,6 (1000) 87000 85500 81000 79000 76000 62000 54000 47500 -
20,8 (1250) 85000 83000 79000 75000 70000 56000 48600 - -
25,0 (1500) 83500 81000 76500 69000 63500 51000 - - -



Номинальная частота вращения быстроходного вала, об/мин РМ-750
FБmax FТmax FMmax
600 6,7 105,0 113,3
750 6,3 97,5 105,0
1000 5,5 88,5 96,1
1250 5,0 81,5 89,7
1500 4,6 79,0 89,2

варианты сборки по ГОСТ 20373-80

основные
11 12 13
21 22 23
31 32 33

Типоразмер Ø d Ø d1 Ø d3 Ø d4 l l1 b h t
РМ-750 60 54,75 М42´ З 94 140 105 16 10 6

Размеры концов тихоходных валов под муфты

Типоразмер Ø d m6 Ø d 1 b l t
РМ-750 110 130 28 165 120

Размеры концов тихоходных валов в виде зубчатой полумуфты

Типоразмер m z b L L1 k B Ø d F7 Ø d f9
РМ-750 6 56 40 75 16 32 68 170 260

РМ 850

Габаритные (присоединительные) размеры

Типоразмер aw awт L L1 L2 l l1 l2 l3 l4 l5
РМ-850 850 500 1632 510 550 1100 610 300 205 546 530



Типоразмер B B1 B2 B3 H H1 H2 h Ø d
РМ-850 580 520 580 408 875 400 105 35 32

Основные технические данные

Типоразмер РМ-850
Номинальное передаточное
отношение, i
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент
на тихоходном валу, Т, Н´ м
Ном. част. вращ. быстроход. вала, с-1(об/мин) 10 (600) Особо легкий 65739 65883 62197 62809 62317 58936 57362 56034 55041
ПВ 15% 34029 33901 36616 34935 35237 36114 34619 33291 31714
ПВ 25% 29776 29423 31600 30475 30669 31349 30191 29006 27520
ПВ 40% 25135 24946 27086 25644 26102 26584 25561 24556 23327
ПВ 100% 10131 9403 10032 10220 10114 10784 10768 10877 10877
12,5 (750) Особо легкий 65584 64987 62999 62437 61339 58184 56356 54716 51895
ПВ 15% 34029 33773 35312 34489 34193 34910 32203 31115 26904
ПВ 25% 29389 29168 30898 30029 29756 30296 28017 27028 24113
ПВ 40% 25058 24818 26082 25570 25318 24076 23830 22941 20444
ПВ 100% 9404 9160 10032 9960 10049 10834 10788 9888 3565
16,6 (1000) Особо легкий 64965 64092 61695 60207 59707 55676 54343 - -
ПВ 15% 33875 33005 34609 33003 31713 29042 28500 - -
ПВ 25% 29234 28784 30095 28766 27602 25280 24756 - -
ПВ 40% 25058 24562 25581 24529 23491 21518 21013 - -
ПВ 100% 9884 9211 9931 10035 9984 10834 9903 - -
20,83 (1250) Особо легкий 64223 62941 60190 58869 57945 - - - -
ПВ 15% 33039 32238 30577 30683 30695 - - - -
ПВ 25% 28956 27939 26724 26759 26780 - - - -
ПВ 40% 24501 23641 22872 22834 22708 - - - -
ПВ 100% 9132 9211 9992 9990 10023 - - - -
25 (1500) Особо легкий 63418 61405 60190 57234 - - - - -
ПВ 15% 31864 31214 27487 27651 - - - - -
ПВ 25% 27842 27121 23875 24083 - - - - -
ПВ 40% 23511 23027 20264 20515 - - - - -
ПВ 100% 9157 9083 10032 10109 - - - - -
Масса, кг, не более 1230



Номинальная частота вращения быстроходного вала,
с-1(об/мин)
Кратковременный допустимый крутящий момент
на тихоходном валу, Т, Н´м
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-850
10,0 (600) 122800 122000 116800 113400 111400 104800 101600 89000 76800
12,5 (750) 121800 120000 115200 109400 10800 101200 92600 81000 69000
16,6 (1000) 118400 116400 110400 105600 103000 95600 90000 - -
20,8 (1250) 116400 113400 106400 101000 98200 - - - -
25,0 (1500) 113200 110400 103000 96800 - - - - -



Номинальная частота вращения быстроходного вала, об/мин РМ-850
FБmax FТmax FMmax
600 14,0 150 163,2
750 13,0 137 152,2
1000 11,5 124 137,8
1250 10,5 119 127,8
1500 9,9 111 124,4

варианты сборки по ГОСТ 20373-80

основные
11 12 13
21 22 23
31 32 33



Типоразмер Ø d &Oslash; d1 Ø d3 Ø d4 l l1 b h t
РМ-850 90 83,50 М64´4 130 170 130 22 14 9

Размеры концов тихоходных валов под муфты

Типоразмер Ø d m6 Ø d 1 b l t
РМ-850 130 150 32 200 141

Размеры концов тихоходных валов в виде зубчатой полумуфты

Типоразмер m z b L L1 k B Ø d F7 Ø d f9
РМ-850 8 54 50 73 22 40 78 190 260

РМ 1000

Габаритные (присоединительные) размеры

Типоразмер aw awт L L1 L2 l l1 l2 l3 l4 l5
РМ-1000 1000 600 1896 550 695,5 1350 870 350 250 639 645



Типоразмер B B1 B2 B3 H H1 H2 h Ø d
РМ-1000 660 590 660 1172 965 400 200 40 32

Основные технические данные

Типоразмер РМ-1000
Номинальное передаточное
отношение, i
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
Номинальный крутящий момент
на тихоходном валу, Т, Н´ м
Ном. част. вращ. быстроход. вала, с-1(об/мин) 10 (600) Особо легкий 102862 99784 100317 98487 96249 82762 73464 60978 55696
ПВ 15% 58005 58207 60692 61694 60360 56428 54343 50266 46522
ПВ 25% 50271 50532 53168 53518 52529 49657 47299 43674 40625
ПВ 40% 43310 42856 44641 45341 44699 42133 40254 37081 34073
ПВ 100% 17401 16631 17555 17468 17292 18559 18517 18623 16905
12,5 (750) Особо легкий 100851 99272 100317 96629 92660 76241 67627 56034 -
ПВ 15% 58159 57312 57783 58275 58728 51162 49110 46146 -
ПВ 25% 50735 50148 49757 50842 51159 44139 41864 40213 -
ПВ 40% 42691 42472 42133 43111 43329 37719 35424 34280 -
ПВ 100% 16149 16119 17455 17393 17227 18458 16907 17008 -
16,6 (1000) Особо легкий 97448 95946 94800 90311 83199 67714 - - -
ПВ 15% 54292 56032 51162 52403 49919 43638 - - -
ПВ 25% 48260 48741 44541 45713 43068 37619 - - -
ПВ 40% 40835 41449 37920 38577 36803 32352 - - -
ПВ 100% 16009 15927 17455 17393 17423 17004 - - -
20,83 (1250) Особо легкий 94664 92108 92693 80277 - - - - -
ПВ 15% 51972 52195 45745 45490 - - - - -
ПВ 25% 44548 46054 39485 39246 - - - - -
ПВ 40% 37865 38992 33466 33716 - - - - -
ПВ 100% 15963 15965 17335 17482 - - - - -
25 (1500) Особо легкий 92808 89550 89282 - - - - - -
ПВ 15% 46713 48101 40528 - - - - - -
ПВ 25% 40835 41705 35312 - - - - - -
ПВ 40% 34648 35308 29894 - - - - - -
ПВ 100% 15932 15863 17455 - - - - - -
Масса, кг, не более 2122



Номинальная частота вращения быстроходного вала,
с-1(об/мин)
Кратковременный допустимый крутящий момент
на тихоходном валу, Т, Н´ м
50,0 40,0 31,5 22,4 20,0 16,0 12,5 10,0 8,0
РМ-1000
10,0 (600) 209000 205000 196000 190000 18700 16000 14200 12000 10700
12,5 (750) 206000 202000 191000 182000 18100 14700 12500 11000 -
16,6 (1000) 200000 193000 182000 172000 15900 12900 - - -
20,8 (1250) 195000 187000 178000 155000 - - - - -
25,0 (1500) 190000 184000 16800 - - - - - -



Номинальная частота вращения быстроходного вала, об/мин РМ-1000
FБmax FТmax Fmax
600 13,0 176 199,0
750 12,0 164 184,3
1000 10,5 150 168,2
1250 10,0 134 157,0
1500 9,1 128 154,0

варианты сборки по ГОСТ 20373-80

основные
11 12 13
21 22 23
31 32 < img src=»/parser/33.gif» height=»39″ width=»50″>33

Типоразмер Ø d Ø d1 Ø d3 Ø d4 l l1 b h t
РМ-1000 90 83,50 М64´4 130 170 130 22 14 9

Размеры концов тихоходных валов под муфты

Типоразмер Ø d m6 Ø d 1 b l t
РМ-1000 150 170 36 200 162

Размеры концов тихоходных валов в виде зубчатой полумуфты

Типоразмер m z b L L1 k B Ø d F7 Ø d f9
РМ-1000 10 48 60 70 16 50 85 200 260
8 54 50 70 22 40 78 190 280
Товар сертифицирован Остерегайтесь подделок
  • kalend 18 месяцев гарантии

    Гарантируем экстренную замену в случае неисправностей, до выяснения обстоятельств

  • option2 Рассрочка платежа

    Возможна частичная предоплата и отсрочка платежа

  • some-thing Проверка перед отправкой

    Редукторы проходят испытательный стенд, где исключаются возможные неисправности

  • option4 Доставка по рф и снг

    Транспортной компанией по РФ и самолетом по СНГ

  • option5 Большой склад

    Редукторы проходят испытательный стенд, где исключаются возможные неисправности

Заявка принята! Менеджер свяжется
с вами в течении 2-х часов.

Заявка принята! Менеджер свяжется
с вами в течении 2-х часов.

Заявка принята! Менеджер свяжется
с вами в течении 2-х часов.

вверх
